Station DAVIS VANTAGE PRO 2 sans fil


La station DAVIS Vantage PRO2 est composée d'une console d'affichage/récepteur et d'un bloc-capteurs appellé ISS (Integrated Sensor Suite). L'ISS est l'assemblage d'un anémomètre-girouette, d'un pluviomètre, d'un thermo-hygromètre dans son abri normalisé par l'OMM. Un panneau solaire et une pile au lithium (CR123A) assurent l'alimentation de l'ISS. La console d'affichage reçois les données provenant de l'ISS.  Elle est alimentée par un adaptateur secteur et une alimentation de secours par piles (LR14). Manuel Console ICI

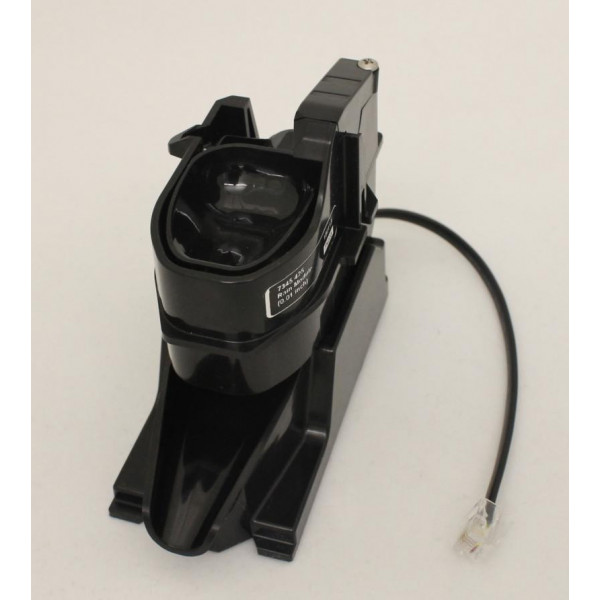

Le pluviomètre automatique: les augets basculants sont recouverts d'une fine couche d'aluminium pour une meilleure évacuation de l'eau (effet anti-perlant). Le cône de reception de la pluie ou de la neige est conforme aux recommandations de l'OMM.

Précision: pas de 0.2mm
Pour info: 1mm de pluie = 1 litre d'eau au m²


L'anémomètre/girouette pour le contrôle du vent:
Il fournit avec un
intervalle d'enregistrement de 2.25 secondes, la direction, la vitesse moyenne et les rafale du vent.

  Installation d'un pyranomètre le 23 octobre 2015 pour la mesure du rayonnement solaire et de l'évapotranspiration (ET)

En option, j'ai installé un transmetteur radio alimenté par panneau solaire pour le déport de l'anémomètre/girouette installé sur mon toit à 12 mètres de hauteur sans la contrainte des câbles...



Ajout d'un kit de ventilation active de jour au-dessus de l'abri classique à ventilation naturelle. De jour, un petit moteur renouvelle l'air dans la chambre des capteurs. Ce moteur est alimenté par son propre panneau solaire. Ce type d'abri permet d'améliorer la précision des mesures par type de temps très radiatif et lorsque la vitesse de l'air est faible.




Les données enregistrées par la station (toutes les minutes) sont téléchargées via IP sur le site de Davis Weatherlink. Les données sont ainsi récupérées et mises à disposition aux sites partenaires. La climatologie peux être consultée dans le menu "CLIMATOLOGIE" du site Météo Verneuil.


Pluviométre SPIEA installé en complément des mesures de la station automatique.
Le pluviomètre manuel SPIEA est utilisé dans les réseaux de Météo France mais également dans d’autres réseaux de météorologie.
• Surface de réception : 400 cm²
• L’éprouvette est graduée en mm et subdivisée en dixièmes de mm jusqu'à 8,2 mm (328 cm3). Elle comporte, juste en dessous de cette division un petit trou de 4 mm de diamètre de manière à ce que l'excédent d'eau recueilli en plus des 8.2 mm s'écoule dans la cuve.
• La cuve est graduée en mm pour les pluies comprises entre 0 et 10 mm avec une précision de 1/4 de mm et en cm pour les pluies comprises entre 1 et 10 cm, avec une précision de 1/2 mm.

Weatherlink: La partie logiciel - Les graphiques à l'écran
